拉钉机产品介绍
自动化紧固专家——专注铆接紧固行业20年

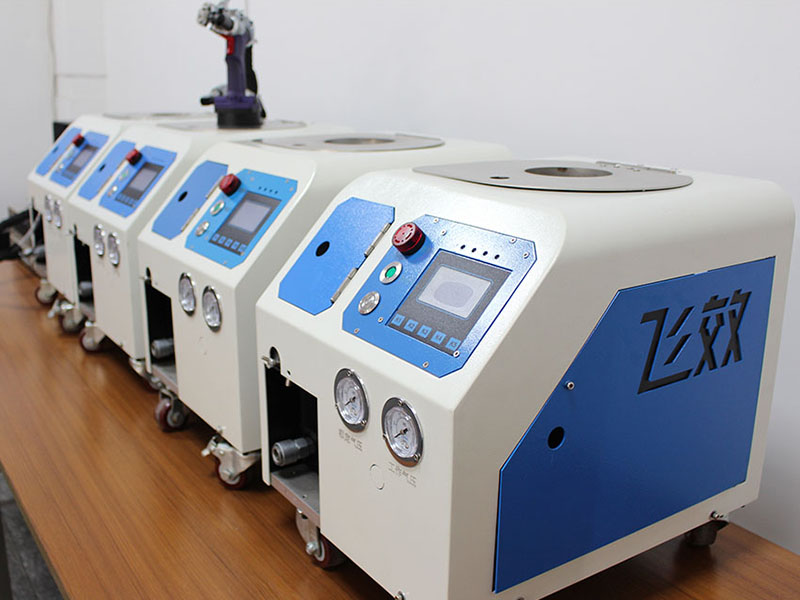

飞效自动拉钉机是迅捷科技研发出的一款将拉铆钉自动输送并装入到拉钉枪嘴的机器,已成功申请多项专利并填补了国内空白。它的使用,能为您的企业节省30%以上的人工成本。
飞效自动拉钉机不同于市面上的自动拉钉枪,市面上的自动拉钉枪是依靠手将拉铆钉装入到拉钉枪嘴,或者用手操控拉钉枪将枪嘴靠近拉铆钉杆,依靠拉钉枪嘴内的负压将拉铆钉吸入到拉钉枪嘴上;而飞效自动拉钉机是自动拉钉枪的自动化版,它依靠机器自动将拉铆钉整齐排列和分离,并以压缩空气为动力,将拉铆钉通过管道自动输送到拉钉枪嘴上。通过飞效自动拉钉机,可以使繁重的、严重依赖熟练工的手工拉钉作业,升级到自动化作业或者无人化作业,是拉钉行业的重大科技进步!
拉钉机产品构成

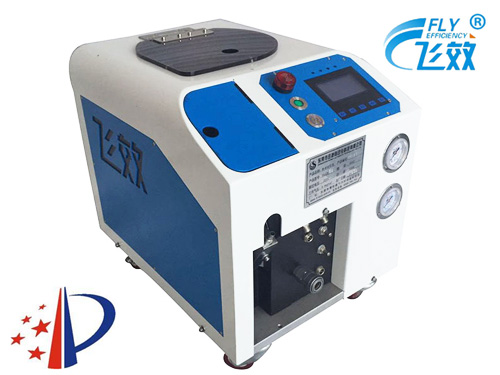

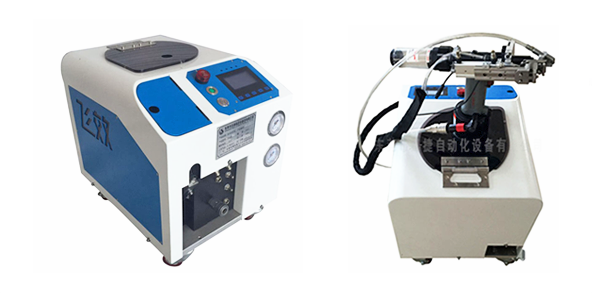

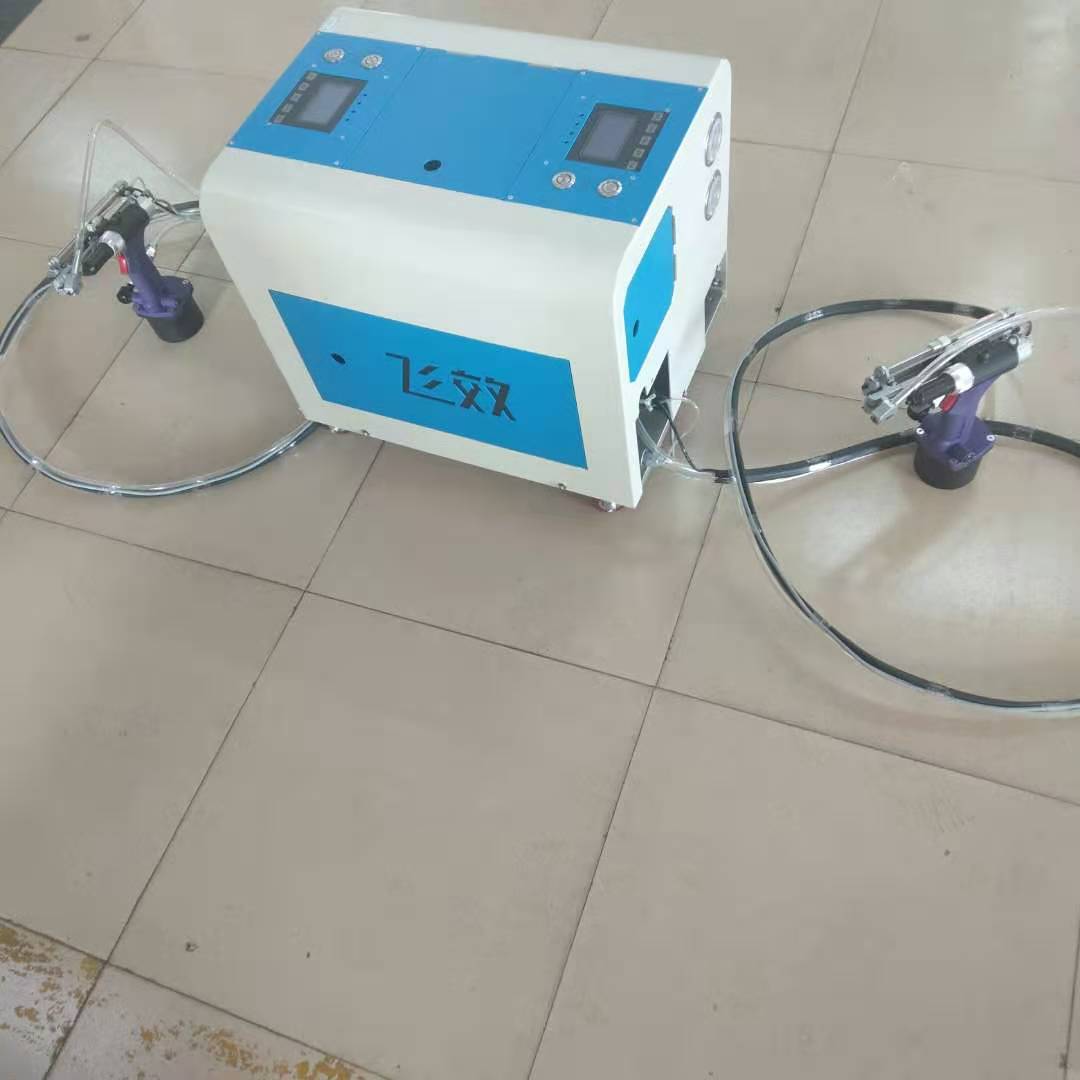

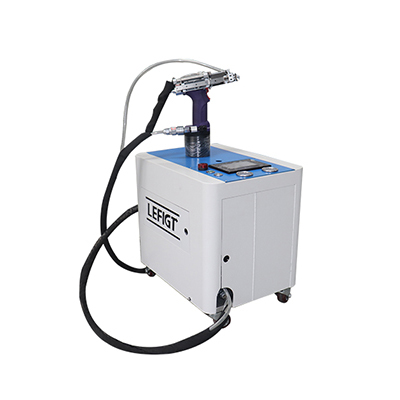

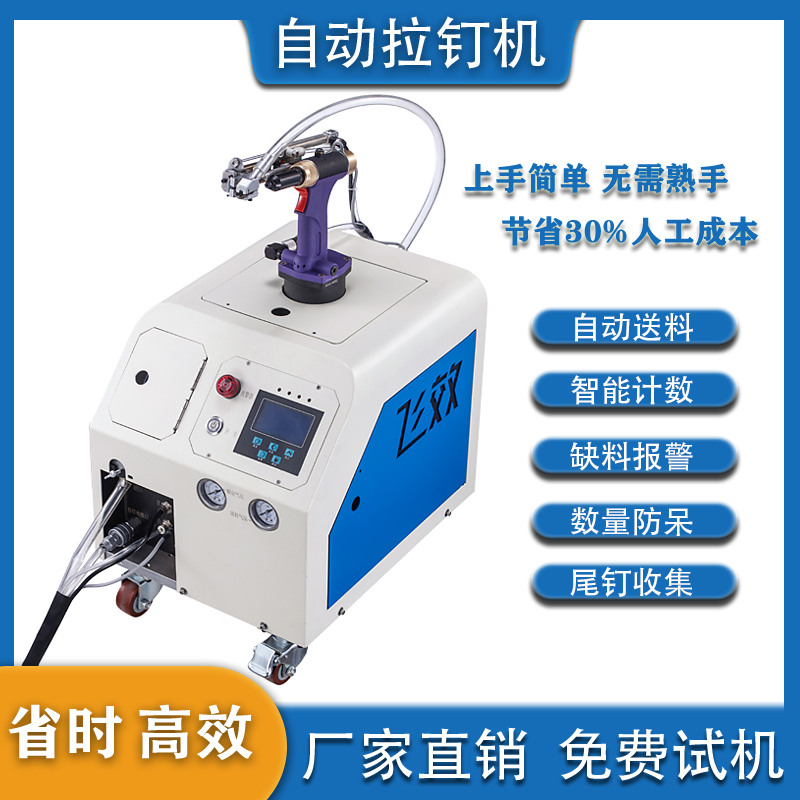

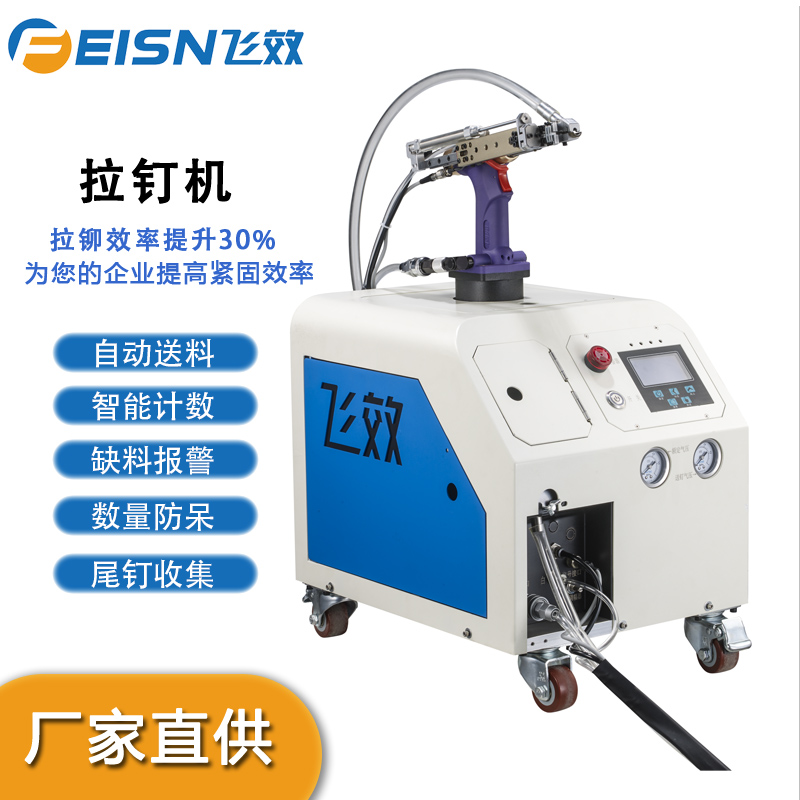

飞效自动拉钉机是由主机和拉钉枪组件构成
1、主机包括机器运动系统、机器控制系统、检测系统。
机器运动系统的作用是将拉铆钉从杂乱无章装态整列到依次分离并按一定的方向依次逐粒地将拉铆钉输送到拉钉枪嘴上;机器控制系统是控制机器各部件按设定的动作运行;检测系统是检测机器是否在按设定的程序稳定运行。
2 拉钉枪组件是由拉钉枪、拉铆钉接受机构、信号收集输出机构组成。
拉钉枪即是市面上的自动拉钉枪,它是拉钉作业完成的必要部件,无论是手工作业还是自动化作业,拉钉作业都是由它来完成的;拉铆钉接受机构是将由主机通过管道输送过来的拉铆钉接住并装入到拉钉枪嘴零配件组件,它是自动拉钉机的比较核心的技术所在;信号收集输出机构,顾名思义,就是信号收集与输出,机器的运行是由它来启动完成的。
产品规格型号列表product Model list
规格 | 外形尺寸 | 电压 | 工作气压 | 重量 | 供钉速度 | 最大拉钉规格(d) | 噪音 |
FX-LD-240 | 440*350*420mm | 220V | 3.2KG | 40KG | 40-60粒/分 | 2.4≤d<3 | 40分贝 |
FX-LD-300 | 440*350*420mm | 220V | 3.4KG | 40KG | 40-55粒/分 | 3≤d≤3.2 | 40分贝 |
FX-LD-320 | 440*350*420mm | 220V | 3.6KG | 40KG | 40-50粒/分 | 3.2≤d<3.7 | 40分贝 |
FX-LD-400 | 440*350*420mm | 220V | 3.8KG | 40KG | 40粒/分 | 3.7≤d≤4.4 | 40分贝 |
FX-LD-480 | 440*350*420mm | 220V | 4KG | 40KG | 35-40粒/分 | 4.5≤d≤5.0 | 40分贝 |
备注:具体型号要根据实际铆钉规格确定,此表仅作为参考
飞效拉钉机工作原理及功能fei xiao Working principle and function
原理:
依靠拉钉枪嘴内的负压将拉铆钉吸入到拉钉枪嘴上;而飞效自动拉钉机是自动拉钉枪的自动化版,
它依靠机器自动将拉铆钉整齐排列和分离,并以压缩空气为动力,将拉铆钉通过管道自动输送到拉钉枪嘴上。
功用:
通过飞效自动拉钉机,可以使繁重的、严重依赖熟练工的手
工拉钉作业,升级到自动化作业或者无人化作业
效果:
1.省工人,好管理 拉钉速度快,一个人顶两个人,工人减少,减少降低管理成本或工资费用。
2.高效率,省成本
不用手取拉钉,省去装钉时间。产量比原来增加,提前完成当日产量,缩
短工时,再也不用加班了。
3.超清洁,好品质拉钉自动送到枪嘴,不用手取,减少二次污染;左手扶住产品,不用担心
孔位不齐,导致产量降低或是二次返工。
4.不用手取,更轻松 左手无需作业,可扶住产品,大大降低了工人劳动强度 。
5.无需熟手,简单易学 生熟手一样操作,不需培训,即刻上岗;再也不用担心熟手离职影响产量了 。
拉钉适用范围Scope of application of the nail

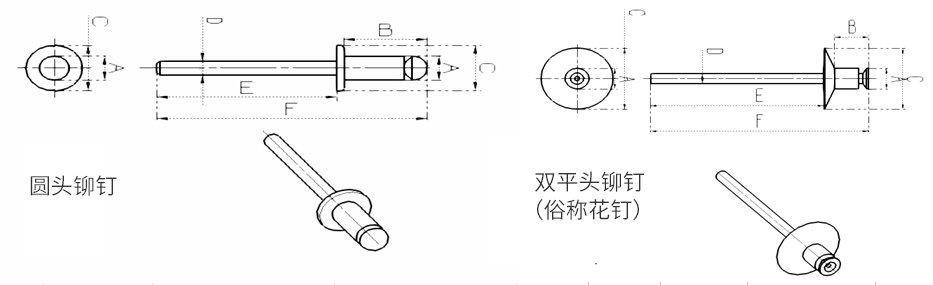

铆钉适用范围(单位mm) |
名称代号 | 最小尺寸 | 最大尺寸 |
铆管直径A | 2.4 | 4.8 |
铆管长度B | 2 | 15 |
帽沿直径C | 4 | 9.5 |
拉芯直径D | 1.4 | 3 |
拉芯长度E | 24 | 36 |
铆钉总长F | 28 | 48 |
注:
1、拉钉外形尺寸需满足此范围。
2、一些特殊的铆钉:铆管长度大于13mm时,拉芯长度要大于28mm,铆管长度等于17时,拉芯长度不少于26mm。
3、铆钉种类要求:不锈钢材质铆钉要求低纯度,其余类似铁钉、钢钉等无要求。

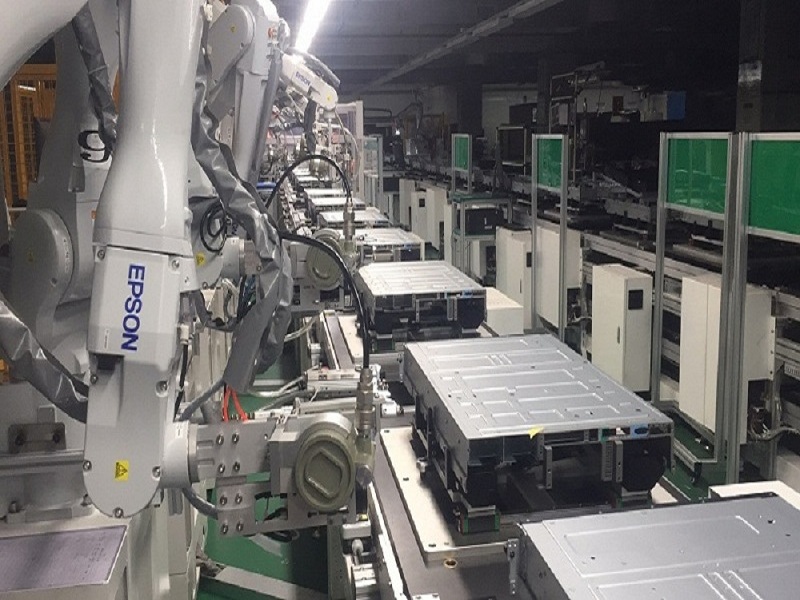

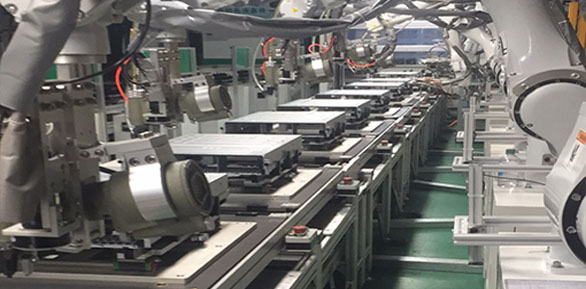

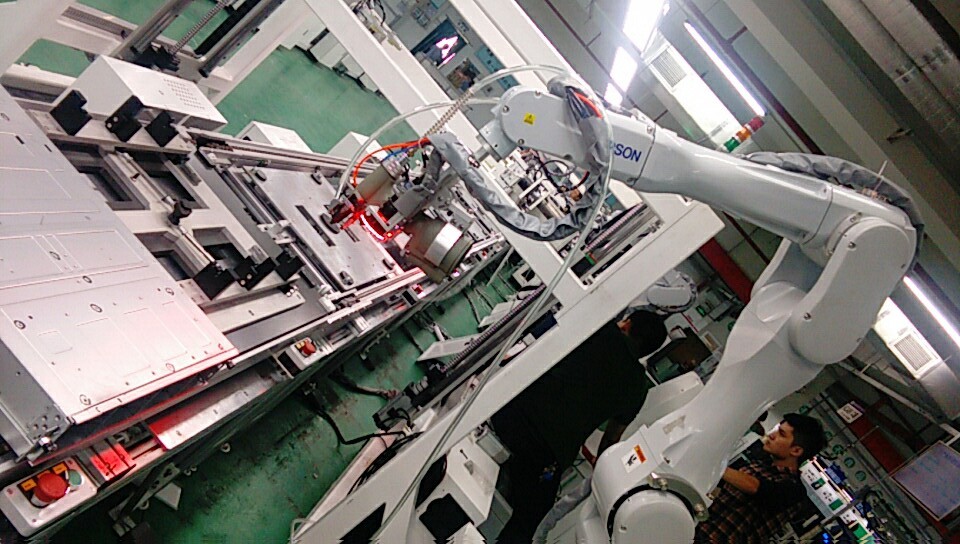

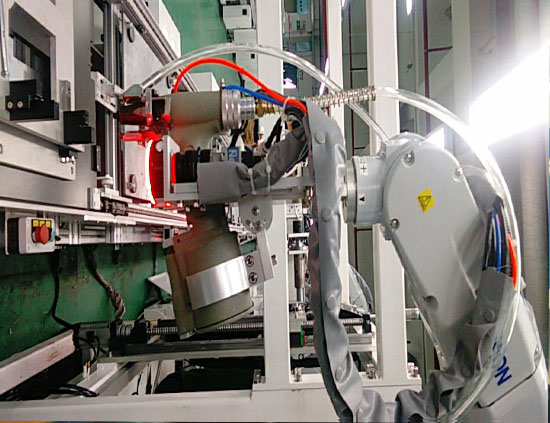

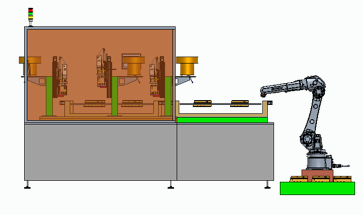

应用领域

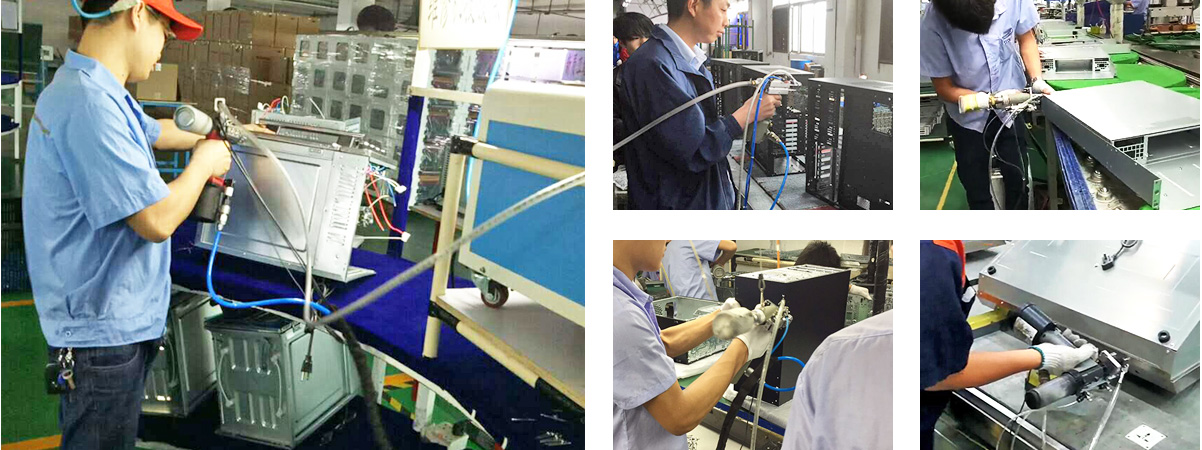

Application field飞效自动拉钉机适用于将各种材质各种厚度的两层或多层板件通过拉铆钉连接起来的拉铆接作业,广泛应用于机箱、机柜、灯饰、汽车、船舶、飞机、小家电、服务器、电烤箱、微波炉、白酒包装等行业的拉钉作业。

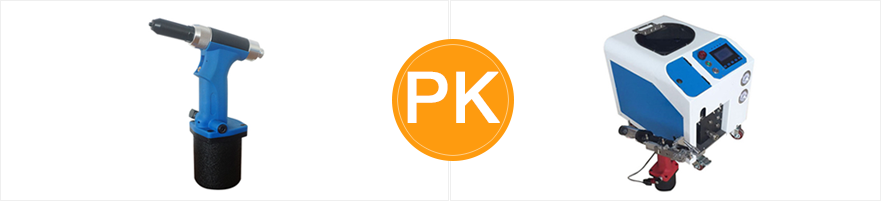

拉钉机优势对比
专注紧固行业20年,专注专一只生产自动拉钉机
| 传统拉钉枪 | 飞效自动拉钉机 |
装钉时间 | 需要用手装钉,有一个装钉时间 | 能自动将拉铆钉装入到拉钉枪嘴上,不需装钉时间 |
移动时间 | 拉好一粒拉钉后要将拉钉枪移开到一定的位置,以方便装拉铆钉,需要两个移动时间 | 不需移动装钉时间,拉好一粒拉钉后,只需将枪嘴移到第二个需拉钉位置即可 |
左手动作 | 左手在装好钉后还需在手抓拉钉的情况下扶持待拉钉工伯,对好孔 | 左手仅需扶持工件对好孔 |
遗失拉钉 | 左手抓拉钉的同时需扶持工件,极易遗失拉钉,拉钉损耗大 | 自动装钉,不会遗失拉钉,台面干净,拉钉损耗小 |
右手动作 | 右持拉钉枪 | 右手持拉钉枪 |
清洁度 | 需要用手装钉,手的汗渍会污染拉钉,拉钉变黑 | 不需用手接触拉钉,干净卫生 |
人员要求 | 需要半个月甚至一个月以上的培训期 | 无需培训期,即刻上岗 |
飞效的定购流程Flight effect order process
- 01前期沟通
- 02产品和拉钉的确认
- 03工程评估
- 04方案确认
- 打包发货07
- 下单生产06
- 签定合同05
- 安装培训
产品售后服务After-sales service
拉钉枪:
1. 拉钉枪注意轻拿轻放,不要随意放置,以免损坏气缸等重要部件。
2. 安装时,按照操作顺序安装,气管、送钉管、感应线一一对应插入,以便枪的正常使用。
3. 拉钉枪使用一段时间后须换油保养,以便枪的长久使用。
机器:
1. 标准配置:额定电压:220V/工作气压:5-6kg/额定气压:2-3kg。
2. 工作时,确保工作台面的平整。
3. 连接感应线时,机器必须要处于关机状态,注意一定不要带电操作。
4. 机器运行操作时,锁上脚刹,以免机器轻易移动,影响生产进度。
- 1 定期清洁振动盘,确保振动盘内清洁干净,建议在振动盘内无拉铆钉时,用高压气枪将振动盘内的残渣吹出,用干净的布清洁振动盘面,每天清洁一次。
- 2定期清洁拉钉枪嘴内部,一般每天或隔一天清洁一次。
- 3定期给拉钉枪加油,建议每天加油一次。
- 4加油方法一:取下枪头壳,用内六角扳手缓慢松开加油螺丝,让多余的油或气泡溢出,并检查组合垫圈是否损坏,若损坏需要及时更换。 接上气源,让加油孔对准收油桶(切记不能对准人员及其他物品),然后按下扳机把废油排除,倒立几分钟让废油排干净。 用产品配置针筒注油器加注液压油。首先将注油器手动旋紧于加油孔,推动注油器,直至感觉有明显阻力时,缓慢松开注油器推杆,反复几次,直到油品不再冒气泡,油位满后,推出注油器,锁紧加油螺丝。装上枪头壳,擦掉多余的溢油,清洁枪支,更换油品完毕。
- 加油方法二:取下枪头壳,正立铆枪,松开四个固定连接螺丝后倒立铆枪,拔出气缸后,抽出活塞盘。 倒出废油,用内六角扳手松开加油螺丝,摆放几分钟让废油排干净,并检查组合垫圈是否损坏,若损坏需要及时更换。 清洁气缸和活塞盘,用毛刷将润滑油脂均匀涂抹在活塞盘O型圈和气缸内壁上,再次推进活塞盘,旋紧底盖 。 接上气源,反复空拉几次后,将枪体摆正缓慢打开加油螺丝,让多余油溢出,然后再次锁紧加油螺丝,装上枪头壳,擦掉多余的溢油,清洁枪支,更换油品完毕。
- 5定期清洁拉钉轨道,确保拉钉在轨道内运行顺畅,建议每周清洁二次。
- 6定期清洁送钉系统,确保送钉系统运行顺畅,建议每周一次用高压枪清洁运动部分并加适量润滑脂。
- 7定期清洁机箱外表面。
- 8每天下班或未使用时请关掉电源。
- 尊敬的用户:
- 感谢您使用飞效产品,我们将竭诚为您提供优质的服务。
- 质量保证
- 1 自购买之日起一周内,经我公司检测属于产品质量问题(产品外观无损伤),我司无条件更换相同型号之产品。
- 2 有保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
- 3 无保修条款的产品,自购买之日起一年内,凡正常使用出现质量问题时,主机可享有返厂免费保修服务,并实施终身维修服务(仅收材料人工成本费用)。
- 4 主机以外的附件属于易损件,不在保修范围内。为确保产品质量,一个月内可免费保修或更换(拉钉枪除外)。
拉钉机清洁保养
终身制紧固服务 打造专业紧固品牌
1定期清洁拉钉料仓,确保料仓清洁干净,建议用高压气吹出料仓内的残渣。
2定期清洁拉钉机轨道,确保拉钉在轨道运行顺畅。
3定期清洁送钉系统,确保送钉系统运行顺畅,建议定期在运动部份适量加些润滑脂。
4定期清洁机箱外表面。
5不能用拉钉枪活动枪嘴敲击工件或其它物体。
6未使用时请关掉电源。
